ORION 100 – folia izolacyjna pod ogrzewanie podłogowe

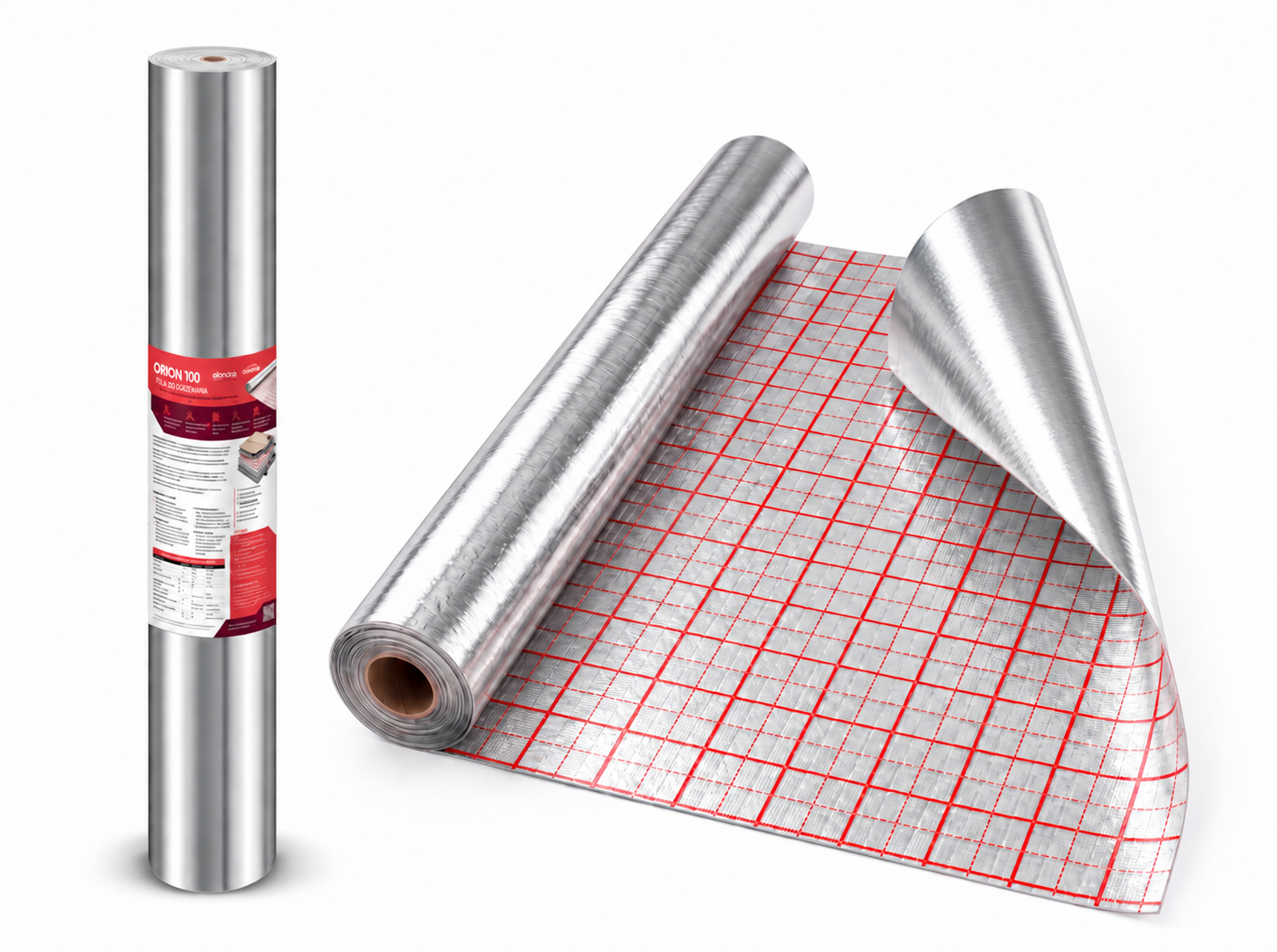

ORION 100 to metalizowana folia izolacyjna przeznaczona do wykonywania systemów ogrzewania podłogowego. Układana bezpośrednio na warstwie termoizolacji tworzy barierę przeciwwilgociową, zabezpieczając izolację przed wilgocią pochodzącą m.in. z wykonywanej wylewki.

Metalizowana powierzchnia została wyposażona w czytelną siatkę montażową, która ułatwia równomierne rozmieszczenie rur lub przewodów instalacji ogrzewania podłogowego.

Folia wykonana jest z wielowarstwowego laminatu, a jej grubość wynosi 100 µm ±20%.

Dlaczego warto wybrać ORION 100?

100 µm – solidna folia pod podłogówkę

Grubość 100 µm zapewnia odpowiednią warstwę oddzielającą instalację ogrzewania podłogowego od znajdującej się poniżej termoizolacji.

Siatka ułatwiająca montaż

Nadrukowana siatka stanowi praktyczny punkt odniesienia podczas rozmieszczania elementów instalacji. Ułatwia zachowanie zaplanowanego rozstawu rur ogrzewania podłogowego.

Metalizowana powierzchnia

Metalizowana warstwa stanowi integralną część wielowarstwowej konstrukcji folii i wspomaga równomierne rozprowadzanie ciepła pod posadzką.

Bariera przeciwwilgociowa

ORION 100 zabezpiecza znajdującą się poniżej termoizolację przed przenikaniem wilgoci podczas wykonywania kolejnych warstw podłogi.

Najważniejsze cechy

• grubość 100 µm
• szerokość 1030 mm
• metalizowana powierzchnia
• nadrukowana siatka montażowa
• przeznaczona pod ogrzewanie podłogowe
• zabezpiecza termoizolację przed wilgocią
• możliwość stosowania z typowymi materiałami termoizolacyjnymi
• spełnia wymagania wodoszczelności przy 2 kPa
• odporna na alkalia
• elastyczność w niskiej temperaturze do -30°C
• zastosowanie w nowych budynkach oraz podczas modernizacji

Dane techniczne ORION 100

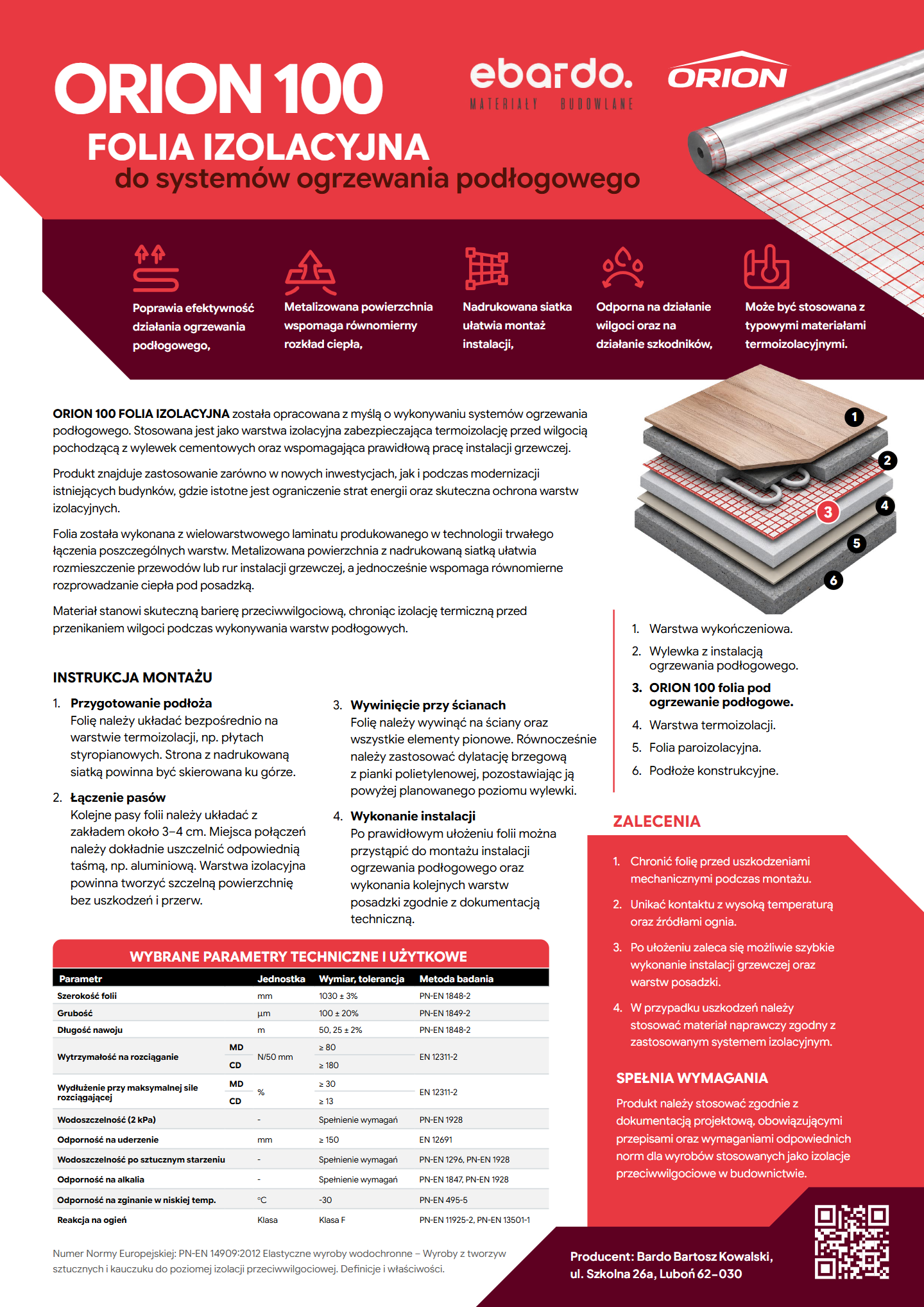

Parametry techniczne pochodzą z dokumentacji ORION 100 i odpowiadają wartościom przedstawionym w tabeli na stronie 1 ulotki.

Zastosowanie ORION 100

Folię stosuje się jako warstwę w systemie ogrzewania podłogowego, pomiędzy termoizolacją a warstwą wylewki z instalacją grzewczą.

Może być układana m.in. na płytach styropianowych. Strona z nadrukowaną siatką powinna być skierowana ku górze.

Typowy układ warstw:

posadzka → wylewka z ogrzewaniem podłogowym → ORION 100 → termoizolacja → folia paroizolacyjna → podłoże konstrukcyjne

Taki układ został również przedstawiony na schemacie montażowym produktu.

Jak montować ORION 100?

Kolejne pasy folii należy układać z zakładem około 3–4 cm. Połączenia powinny zostać dokładnie uszczelnione odpowiednią taśmą, np. taśmą aluminiową.

Przy ścianach oraz innych elementach pionowych folię należy wywinąć. Następnie można przystąpić do montażu instalacji ogrzewania podłogowego i wykonania kolejnych warstw posadzki.

Ważne informacje montażowe

Podczas montażu należy chronić folię przed uszkodzeniami mechanicznymi oraz unikać kontaktu z wysoką temperaturą i źródłami ognia. Po ułożeniu zalecane jest możliwie szybkie wykonanie instalacji grzewczej i kolejnych warstw posadzki.
